Neues Extremwerte Dashboard
Das neue "Extremwerte" Dashboard ermöglicht eine vereinfachte und vordefinierte Ansicht von Minimal- und Maximalwerten, welche die Auswertung dieser vereinfacht.

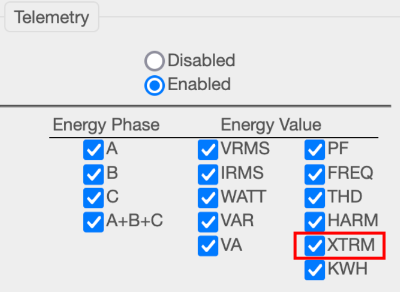

Voraussetzung für die Anzeige von Daten im neuen Dashbord ist, dass der Emonio die Extremwerte auch überträgt. Dies ist der Fall, wenn in den Telemetrieeinstellungen ein Haken bei "XTRM" gesetzt wird.
Das Dashboard wurde der Dashboardgruppe "Standard" hinzugefügt und ist dort an sechster Stelle zu finden. Nach dem Öffnen werden die Maximalwerte angezeigt.
Am oberen Rand befinden sich sechs Karten mit nummerischen Werten (siehe Bild 2). Die drei Spalten bilden die drei Phasen wieder. In der oberen Reihe ist die jeweils maximale Leistung in der aktuellen Woche zu sehen (Mo-So). In der unteren Zeile der Wert für den aktuellen Monat. Die zugehörigen Zeitintervalle sind fest eingestellt und unabhängig von dem Zeitintervall, welches für das ganze Dashboard ausgewählt wird.
Darunter folgen Graphen für den zeitlichen Verlauf der Leistung, des Stromes und der Spannung.

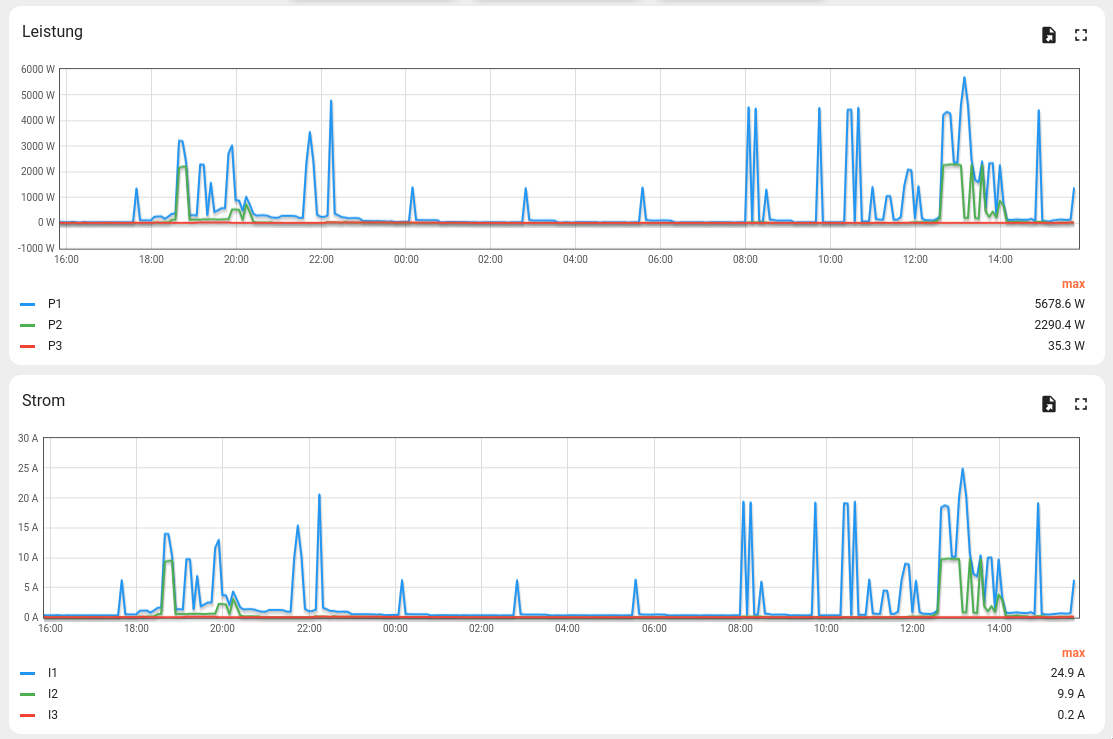

Die Legende zeigt dabei zusätzlich den Extremwert für das dargestellte Zeitintervall an. Ein Ausschnitt der Graphen ist in Bild 3 zu sehen.

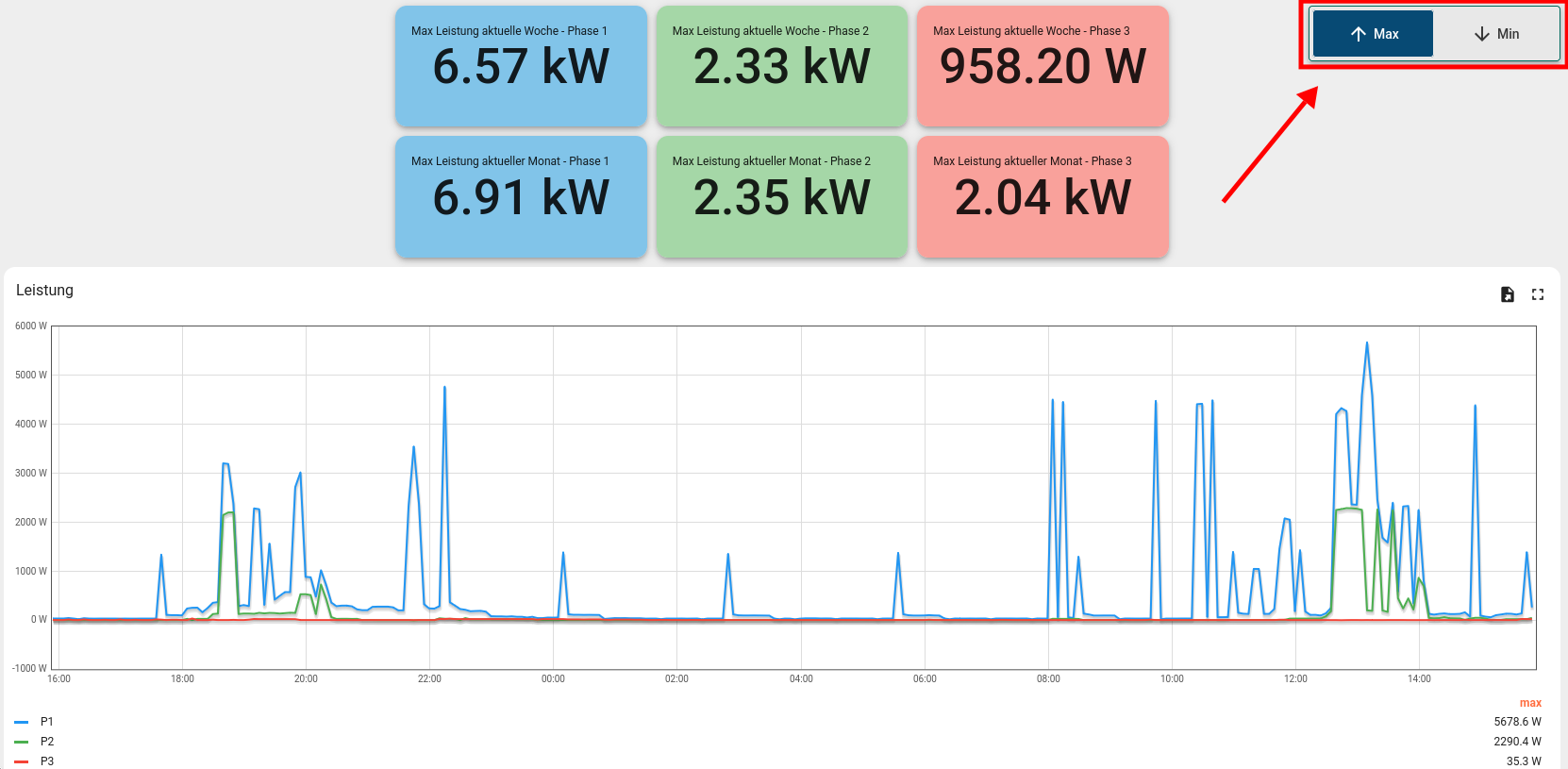

Über die Schaltfläche am oberen rechten Bildschirmrand kann zwischen Maximal- und Minimalwerten gewechselt werden. Anhand der Schalterstellung und der Beschriftung der Karten/Graphen lässt sich erkennen ob Min- oder Max-Werte angezeigt werden. Die Schaltfläche ist in Bild 4 markiert.
Tieferer Einblick
Welche Werte werden hier eigentlich verwendet? Und was ist der Unterschied zu den anderen Dashboards? Wieso ein dediziertes Dashboard?
Um das besser zu verstehen müssen wir uns zwei Technologien angucken:
- Welche Daten der Emonio an den Telemetrieserver schickt
- Welche Daten werden wie in Dashboards angezeigt
Vom Emonio werden im eingestellten Sendeintervall Energiedaten an den Telemetrieserver übertragen. Standardmäßig liegt das Intervall bei einer Sekunde, zur besseren Veranschaulichung wird im Weiteren von einem Sendeintervall von einer Minute ausgegangen. Grundlegend überträgt der Emonio zwei Arten von Energiewerten:
- Viertelstunden-Werte:
Alle 15-Minuten wird eine Zusammenfassung der letzten Viertelstunde gesendet - Aktuelle-Werte:
Diese werden im eingestellten Intervall (also in dem Fall jede Minute) gesendet
Die aktuellen Werte sind dabei Durchschnittswerte der letzten Minute. Sprich wenn um 13:01 Uhr ein Datenpaket übermittelt wird, sind die Messwerte der Durchschnitt der Minute von 13:00-13:01. Es könnte also sein, dass der Strom für 5 Sekunden bei 100A lag, die anderen 55 Sekunden aber nur bei 10A. Der durchschnittliche Wert, welcher übertragen wird, liegt bei 17,5A. Nun hängt es von verschiedenen Faktoren ab, ob diese Auflösung ausreicht oder mehr Details benötigt werden. Ist zum Beispiel nur wichtig wie hoch die Spitzen sind, um etwa eine Absicherung auszulegen, reicht es die Extremwerte zu übertragen.
Ist die Übertragung der Extremwerte eingeschaltet wird jede Minute ein minimal und maximal Wert übertragen. Im geschilderten Fall läge der maximale Strom bei 100A und der minimale bei 10A.
Die Extremwerte werden für Spannung, Strom und Wirkleistung übertragen. Die zugehörigen Telemetrieschlüssel enthalten den Zusatz "max"/"min" (z.B. "egy_irms_max_a" für den maximalen Strom auf Phase A).
In den Dashboards "1. Energiewerte komplett - Summe" und "2. Energiewerte komplett - 3 Phasen" werden die Durchschnittswerte verwendet. Um hier die Extremwerte anzuzeigen, sind tiefere Änderungen an den einzelnen Graphen vorzunehmen, weshalb wir das neue vorgefertigte Dashboard anbieten. Dieses greift automatisch auf die richtigen Telemetrieschlüssel zurück (mit "max" und "min") und stellt damit die Datenintegrität sicher.

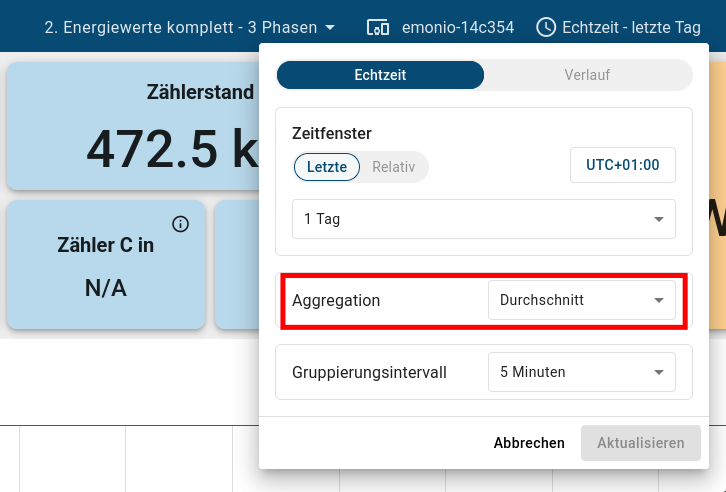

Des weiteren ist hier die Aggregation (Zusammenfassung) der Daten zu beachten. Die zugehörige Einstellung ist am oberen rechten Bildschirmrand bei der Zeiteinstellung zu finden. In Bild 5 ist zu sehen, dass Daten des letzten Tages angezeigt werden in einem Gruppierungsintervall von 5 Minuten und mit der Aggregation "Durchschnitt". Obwohl die Daten im Minutenintervall am Server vorliegen (basierend auf dem oben genannten Sendeintervall), können sie bei einem großen ausgewählten Zeitfenster nicht in dieser Auflösung visualisiert werden. Deshalb werden Datenpunkte zusammengefasst. Im genannten Beispiel werden im 5 Minuten Intervall der Durchschnitt der fünf vorliegenden Werte gebildet und dieser dargestellt.
Für die Anzeige von maximal und minimal Werten muss hier die Aggregation "Max" respektive "Min" ausgewählt werden. In diesem Fall wird der größte/kleinste Wert des 5 Minuten Intervalls angezeigt. Um Bedienungsfehler zu verhindern, wird die Aggregation im neuen Extremwerte Dashbord automatisch umgestellt und kann durch die nutzende Person nicht verändert werden.
Feedback
Sie haben Fragen oder weitere Anregungen? Oder vielleicht haben Sie Interesse an individuellen Dashbaords für Ihren Anwendungsfall.
Lassen Sie es und gerne wissen und schreiben uns eine Mail an support@emonio.de
